1  什么是工业液晶显示器？


       工业显示器就是应用在工业控制过程或设备的显示器。它与民用或商用的显示器的主要区别是外壳设计一般采用全钢设计，面板分为普通铁板、不锈铁、不锈钢、铝面板等不同材质，防尘、防震的特殊设计，采用工业级的液晶显示屏，在对环境要求较高的情况下，考虑采用宽温（－40至85度）的液晶显示屏,目前仅国外少数大厂生产这类显示屏,价格较贵。工业显示器的防护等级用IP**表示，前一位是防尘等级，后一位是防水等级。防尘等级最高为6，防水最高为8 。

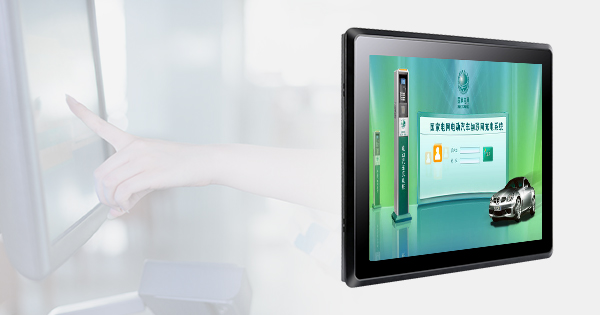

        能够提供触觉的触摸接口系统依赖于执行器产生触感。执行器和控制技术的发展使得目前的执行器能够支持各种从很小到很大的触摸面板和触摸屏上的触摸反馈，产品范围覆盖了从手机到宽屏触摸监视器等各种产品。另外，支持触觉系统所需的处理器负荷相当小，触摸输入技术事实上已经非常普及，机电解决方案也都是现成的。这就是工业液晶触摸显示器了 。


工业现场使用的要求有：
支持现场恶劣的工作环境 如：IP54防护
随时开机并7*24小时连续运转
支持工业总线和工业网络，如：PROFIBUS、PROFINET、DEVICENET、ENTHERNET IP、串口与USB接口，支持VGA与AV信号输入
多种安装方式：嵌入、上架、卡式、VESA

2 与普通液晶显示屏的区别

       工业液晶显示屏多用于恶劣的环境之中，在这种环境下，普通的商用液晶显示屏很难正常工作。二者主要的区别是：

       在温度范围，民用一般使用温度-20~+70度，存储温度-30~80度。工业级别的使用温度-30~80度，存储温度-40~85度。

       工业液晶屏支持24小时持续开机运行，而普通的液晶是没有设计具备运转超过24小时的，有时能使用但厂家并不保证。

       工业液晶显示屏出厂时的老化测试是不同的，元器件的选择也不一样。散热系统是不一样的。

       因为工业需求，所以工业液晶面板的抗震性能比较好，而且可以超长时间使用而不出现任何的故障。

       由于这种液晶屏的价格非常昂贵，只在比较严格的环境下使用。家庭一般是不用的。家用显示屏就是普通用的，不可以承受较大的震动，基本上打一拳就会碎掉。工业级的一般要求可靠性高，如防水、防尘、抗摔抗振等。

3 工业液晶显示屏的常见分类

       按照安装方式分，可分为：嵌入式、上架式、开放式、壁挂式、VESA悬臂式、台式。

4 工业液晶显示屏的重要参数

空间尺寸

       空间问题，是工业领域的设计者需要考虑的一个显著因素。工业液晶显示屏目前有8~22寸。

可视性

       良好的可视性是工业液晶显示屏的一个亮点。在工业应用上的显示屏需要在一个强光环境下，从多角度支持清晰和精确的视觉效果。绝大多数工业环境都是一个被强光包围的环境，这样就对显示的可视性提出了挑战。环境越亮，LCD的传送就越困难，因为人们的标准可读亮度在250～300cd/㎡。一些LCD的制造者试图将范围扩展到450cd/㎡以上。但是这些显示需要更多的能量而且这也不是最好的解决办法。再者这些亮度水平还不足以在非常高亮的环境下发挥作用。

        目前佳维视工业液晶显示器可以将亮度做到了400cd/㎡，定制机可做到1500mcd高亮度，并且在液晶面板前增加了1层4mm安全玻璃，用于防止炫光。

视角


       在一个典型的工业环境下，操作员更愿意以一个斜角去看显示屏而不是正角。因此，一个图片从不同角度(上下左右前后)观看而没有或者很少出现图片的扭曲或者颜色改变是很重要的。尤其是在消费应用上的显示设置不能很好的完成工作，因为图片也许没有了或者不能斜角看见。一些技术被用来提高TFT/LCD在斜角上的观看效果。一些基于电影的技术达到的视角通常在上80°，下60°，左80°和右80°。

       这些角度对于很多应用都足够了，但是某些应用可能需要更大的视角，佳维视可以满足160°/160°，定制机可以做到178°使机械操作员几乎能够从各种角度观看液晶显示屏，而不会有较大的图像失真或色彩改变。


分辨率

       尺寸和分辨率在整体可读性上也发挥着作用。一般来说，LCD模式中的8.4、10.4、12.1和15英寸LCD大多被用于工业应用中。这些尺寸为观看数、信号波形或是其他的图形数据提供了足够的空间，而不会占据设备的太多地方。
对分辨率的要求主要由显示信息或显示数据而定。在过去，VGA、SVGA以及XGA分辨率是最受欢迎的几种。
       然而，越来越多的制造商开始注意大纵横比显示屏的利润，诸如WVGA和WXGA。大纵横模式能让用户在一个显示屏上观看到更长的信息波形以及更多的数据。这些显示屏也能够被设计成在显示屏表面融合触摸键的功能，让用户能够在大纵横显示屏上观看数据或是在融合触摸屏功能的标准纵横比显示屏之间进行切换。这种新增的高级功能性对简化用户界面极其有帮助。

可持续性/可依赖性

       抵抗温度变化及震动的能力是选择当代工业应用显示屏的一个重要考虑因素。显示屏必须具备足够的弹性来防止机械操作员或是周边设备的撞击或碰撞，也必须能够应付各种操作温度。相较于CRT，LCD更耐温度变化，碰撞以及震动。

       存储和操作温度也是工业设备显示屏的主要变量。一般来说，显示屏是嵌入在密闭容器中的，属于大件设备的组成部分。在这些情况下，温度受到密闭容器以及周边设备所产生的热量的影响。因此，牢记实际存储和操作温度的要求在选择显示屏时非常重要。尽管采取了一些措施来散发所产生的热量，例如，在密闭容器中使用风扇，但选择一款最为适应这些环境的显示器是确保能够遵循存储和操作温度要求的最有效方法。液晶材料的改善也使扩大TFT/LCD的最佳温度范围成为可能。目前，许多LCD实现了温度范围变幅为-10～70℃。

可用性

       当选择用于制造生产环境中的显示屏时，其他的一些相较于较为隐性的特性也需要被考虑到。例如，确保故障时间实现最小化是至关重要的。为了实现最大的使用率，尽可能的选择最高质量的显示器以及具备可用的空余部件以供现场修理而非送到外部进行修理是非常重要的。
       工业应用显示屏也要求具备长寿的产品生命周期。当制造厂商不再制造某种模式时，新显示屏应该能够反向兼容以符合现有的密闭容器，而不用要求重新设计整个系统。


背光寿命

       目前，12.1英寸及其以下尺寸的中小尺寸液晶模块，背光光源基本都是LED。背光寿命是指与新的相比亮度下降到一半的时间。因为背光灯的寿命与LCD的寿命相比是非常低的，所以工程领域一直在努力提高LED背光源的寿命。LED背光源有50 000小时、20 000小时和10 000小时三种级别，而又以50 000小时和20 000小时居多。

显示性能监控

        工业用途需要有一个闭环反馈的过程，设计一个特殊的电路与前传感器持续监控TFT面板的正常运作。背光系统的损坏、逆变器故障、电源问题、或者甚至TCON板错误等等所引起的任何故障都会被立即检测到。此功能简化了维护，并且可以证实该区域显示单元的实际正常运行时间。

温度控制系统

        在一个工业环境内有时是极其恶劣的，主动温度控制，监控发热状态并控制风扇。

真实电影模式

        随着技术的发屏，运用于工业现场的真实电影模式使用特殊的算法允许影片以惊人的品质再现（DVD）。这不仅适用在商业标准清晰度的DVD，也能在高清1080i的DVD影片（如：蓝光）。
